случайно замкнул клемы напряжения ядра и памяти после чего экран стал не читаемым,
память страшно греется, проверил напряжение на памяти — 5в, вместо 2,5в, на ядре нормальное. Можно ли как-нибудь это исправить? видеокарта sapphire R9550 128/128

Перевожу в "ремонт и схемотехника"...

AntonR
например заменой видеокарты

Alex_good, вот уж не надо
AntonR, в таком состоянии советую не узать ВК



какие напряжения?

хотя лучше ВК не включай, лучше скажи на каком из них 5В
если нижний выдаёт 5В, то меняй его
если нет такого, то выпаиваешь его и кидаешь перемычку от верхнего (нога указано стрелочкой) к туда где стоял нижный (нога указано стрелочкой).
удачи.

но за последствия работы ВК не отвечаю.

если нижний выдаёт 5В, то меняй его
если нет такого, то выпаиваешь его и кидаешь перемычку от верхнего (нога указано стрелочкой) к туда где стоял нижный (нога указано стрелочкой).
удачи.

DigiMakc
чёта я ничего не понял, какой нижний или верхний?
5в показывает на кондентсаторе возле памяти,
я вольтмод делал и по нему контролировал напряжение памяти
если ты про микрухи говоришь, то объясни какие надо проверять и как?

ладно... всё ясно.

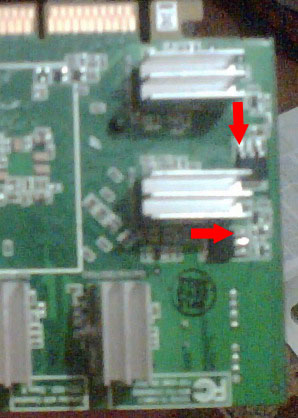

видишь на рисунке чёрненький 3-ногий эелемент? их там два рядом. это транзисторы.
нижний отвечает за питание памяти (VDD) а тот что повыше за питание выходных буферов паямти (VDDQ)... (вроде так, если мне не изменяет память)

скорее всего у тя подох тот который питает память (VDD), т.е. нижний.
значит тебе надо его поменять.. это будет долго, т.к. думаю найти такой не так уж легко...
можно рискнуть его отпаять. или отпаять 1 и 3 ноги этого транзистора (будем считать что первая — это та, на которую показывает стрелка).
теперь когда отпаял транзистор или ноги 1 и 3 делаешь перемычку от верхнего транзистора 1 ноги к месту где была 1 нога нижнего транзистора.

но за то как поведёт себя видюха — не отвечаю однако я сделал бы именно так.

DigiMakc
огромное спасибо!
видюха работает пока нормально
у меня просто в браузере отображение картинок отключено
по рисунку у тедя тоже 9550
вольтмод побывал делать? а то что-то моя плохо гонится, даже с вольтмодом
1,3В по ядру, а дальше память начинает артифачить
максимально получилось 460/500

после замены транзистора иногда при включении компа бывают разноцветные полосы,
которые через несколько секунд пропадают
что это?

AntonR
Подробнее. Полосы лежа/стоя, как потом работает, есть ли локальные нагревы?

сначало были полосы стоя и грелся сначала транзистор потом стала грется микросхема памяти(одна)
после очередной загрузки экран вновь стал не читаемый

AntonR, всегда пожалста... помогу чем смогу

да 9550 , сорри за качество, фотка нормального под рукой небыло.
да, вольмод делал: 1,6В по чипу и 600Мгц
по памяти: то ли я чего-то не догоняю, то ли ещё что... в общем 500... больше никак
так что у мну 600/500


по теме: транзистор хорошо припаял? он кстати сильно греется при запуске какой ни-ть 3D игрушки (я так понял что это нормально для данного транзистора )) палец держать горячо )

припаял хорошо
почемуто сейчас на транзисторе нормальное напряжение, а на конденсаторе 1,5в вместо 2,6В и экран не читаемый вновь

AntonR писал(а):

---

припаял хорошо
почемуто сейчас на транзисторе нормальное напряжение, а на конденсаторе 1,5в вместо 2,6В и экран не читаемый вновь

---

не может быть
на комом транзисторе и каком кондёре меряешь напругу? меряй на ноге — которая указана стрелкой нижнего транзистора.
транзистор сильно греется когда видюха ничего не делает?

уже ни чего не греется почему-то
наверное опять что-нибудь сгорело
напряжение мерил на нижнем транзисторе
и на кондёре, который ещё ниже

У меня подобная проблема! тока замкнул кондёр на котором замеряеться напруга на ядре!
незнаю как фоты приложить
но ревизия платы R96PRO/XT REV1.3 A видяха 9600про
прозвонил,подумал что сгорел мосфед (NTD60N02R) но похоже ошибся и сгорел сам стабилизатор (NCP1575-D)
так что ответьте плиз чем заменить этот стабилизатор,а заодно и транзистор,тк при отпаивании у него отпала нога(я же думал что он умер )
щас юзаю другую карту,но эту охота поднять,может есть способ из какой-нить другой точки взять 1,5 вольт для питалова ядра!?

VitaliyDV
Вставка фоток: надо заиметь где-нить файло-хранилку с ПРЯМЫМ доступом к файлам (см. св-ва УЖЕ выложенных картинок), т.е. без доп.страниц с рекламой и пр. Дальше надо вбить руками (или кнопочкой) (img)полный адрес файла(/img) / () заменить на [] !!!/ .
Размеры фотки и файла не должны быть большими! См. Правила. Если юзаем Ф-Шоп — сохранять for WEB !! Это сразу -30 кил весу. Скрины с текстом сохранять и выкладывать ТОЛЬКО в GIF/PNG об 256 цветов — иначе текст хуже читабелен.
---------
Не мосфед, а мосфет (MOSFET)
Полупроводники ЖЕЛАТЕЛЬНО ставить те же. Или найти полный/лучший аналог. Обычно если цифры совпадают, то совпадение функций тоже.
Ссылок на даташиты полно в http://forum.radeon.ru/viewtopic.php?t=12383 ( + Google )
С питания ядра ничего брать нельзя — могут сгореть ЕГО питалки.
